產品用途

單相費控智(zhi)能(neng)電(dian)能(neng)表，用于計量額定(ding)頻(pin)率為(wei)50HZ的(de)交流單相有功電(dian)能(neng)，實(shi)現先付費后用電(dian)的(de)管理功能(neng)。

本產品(pin)(pin)采用(yong)專用(yong)超大(da)規模集(ji)成電(dian)路及(ji)SMT工(gong)藝制造(zao)，關鍵元(yuan)器件均(jun)采用(yong)知名(ming)品(pin)(pin)牌的低功耗、長壽(shou)命器件，整機設計采用(yong)了多(duo)種抗干擾(rao)技術，提高(gao)了產品(pin)(pin)的的可靠性(xing)和使(shi)用(yong)壽(shou)命，數據(ju)顯示采用(yong)大(da)屏幕(mu)中文液晶，便(bian)于抄表(biao)。

本產品可以直接準(zhun)確計量正反向有功電(dian)(dian)量，并依(yi)據相應的費(fei)(fei)率(lv)(lv)設置進行多費(fei)(fei)率(lv)(lv)計量，可存(cun)儲(chu)上12個(ge)結算日(ri)總(zong)電(dian)(dian)能(neng)和各費(fei)(fei)率(lv)(lv)的電(dian)(dian)能(neng)數(shu)據。具(ju)有事(shi)件記錄功能(neng)。支持2個(ge)年時(shi)(shi)區、2個(ge)日(ri)時(shi)(shi)段(duan)表(biao)、8個(ge)日(ri)時(shi)(shi)段(duan)、4種費(fei)(fei)率(lv)(lv)。同(tong)時(shi)(shi)還具(ju)有紅外和RS485通訊功能(neng)，可實現遠程抄表(biao)，通訊規約遵循DL/T645-2007。其性能(neng)指(zhi)標符合GB/T 17215.321-2008和GB/T18460.3-2001標準(zhun)。

起動

在功率(lv)因數為(wei)1.0和(he)電流為(wei)0.4%IB下，電能(neng)(neng)表能(neng)(neng)起動并連續記錄(lu)。

潛動

當電(dian)能(neng)表施加(jia)參比電(dian)壓的115%而電(dian)流線路無電(dian)流時，電(dian)能(neng)表測試輸出不會產生多于一個的脈沖。

安裝、接線及測試

電能表在出廠前經檢驗合格，并加(jia)鉛封，即可安(an)裝使(shi)用(yong)。

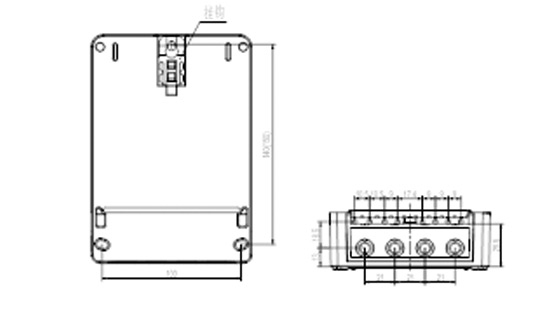

電(dian)能表(biao)應安(an)裝(zhuang)在(zai)(zai)(zai)(zai)室內使用(yong)。電(dian)能表(biao)底(di)座上端有掛(gua)鉤螺釘(ding)孔，可用(yong)掛(gua)鉤螺釘(ding)固定;電(dian)能表(biao)下部有兩個安(an)裝(zhuang)孔，可以螺釘(ding)固定在(zai)(zai)(zai)(zai)接線板上;安(an)裝(zhuang)電(dian)能表(biao)的(de)底(di)板應放在(zai)(zai)(zai)(zai)堅固耐(nai)火(huo)的(de)墻上，建議安(an)裝(zhuang)在(zai)(zai)(zai)(zai)高度為1.8米左右。電(dian)能表(biao)的(de)安(an)裝(zhuang)定位(wei)見(jian)下圖：

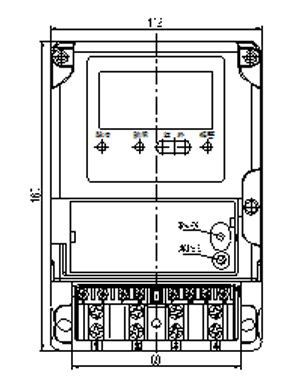

結構尺寸圖

接線

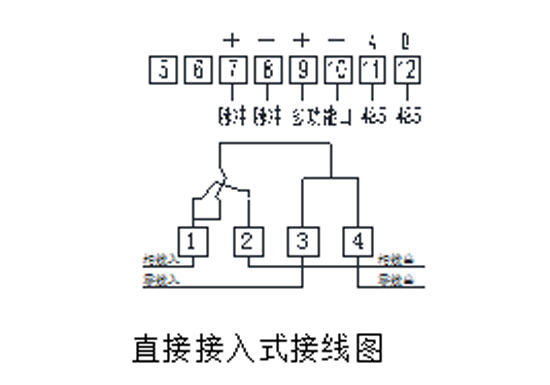

電能(neng)表應(ying)按照接(jie)線端盒上(shang)的接(jie)線圖進行接(jie)線，用(yong)銅(tong)線或銅(tong)接(jie)線頭(tou)引入。

測試

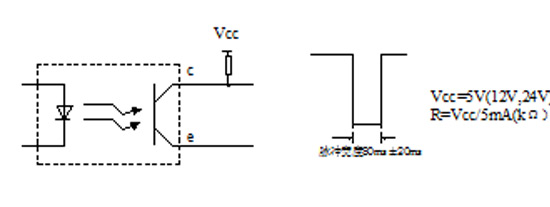

本系列電能表均配有(you)光電耦(ou)合測試輸出端口(kou)，位于接線(xian)端子處(chu)，如圖中c，e指示處(chu)，接線(xian)方式如下：
